UVLED点光源怎么验收？把工作距离、胶点覆盖和固化结果一起记录

UVLED点光源安装后，怎样判断它适合当前胶点？先在实际夹具和工作距离下确认待固化部位能够受光，再测量胶点区域的辐照强度，并用实际胶水和工件验证固化结果。透镜直径、设备电功率或表面已经变硬，都不能单独作为合格依据。

深圳市禾盛邦科技有限公司结合官网点光源产品资料和光源选型说明，整理了下面的现场记录方法。它是一套验收思路，不是某个型号的检测报告，也不提供适用于所有胶水的统一时间或距离。

一、先把三个容易混淆的量分开

辐照强度可以理解为单位面积接收到的UV光有多强。设备输入电功率以W表示，工作面的辐照强度常用mW/cm²或W/cm²表示，不能直接互换。改变工作距离可能同时改变光斑、强度及分布；结果与透镜和光学结构有关，不能简单规定“越近越好”。

禾盛邦官网点光源系列配图。图示照射头数量及外观不构成具体型号配置承诺，实际配置以确认资料为准。

二、照射之前先确认测量条件

先确认胶水型号、批次、胶层厚度、材料推荐波段和工件允许温度。检查光路是否被夹具、金属件或深槽遮挡。UV光不能穿过不透光部件，提高灯头功率不能替代光路检查。

使用适配光源波段、量程及测量任务的UV辐照计，核对校准状态。小光斑测量还应核对探头感光尺寸与仪器使用说明，避免把不同探头、不同距离的读数直接比较；手机拍到的亮斑不能替代UV测量。

在遮光防护下，按实际设备要求确认冷却、输出稳定状态，再把探头感光面放到约定工作平面。先记录中心及需要固化的胶点边缘；有遮挡疑点或装夹位置变化时，增加对应位置。测点数量由实际胶点布局和仪器条件决定，不套用固定九点或固定百分比作为所有点光源的标准。

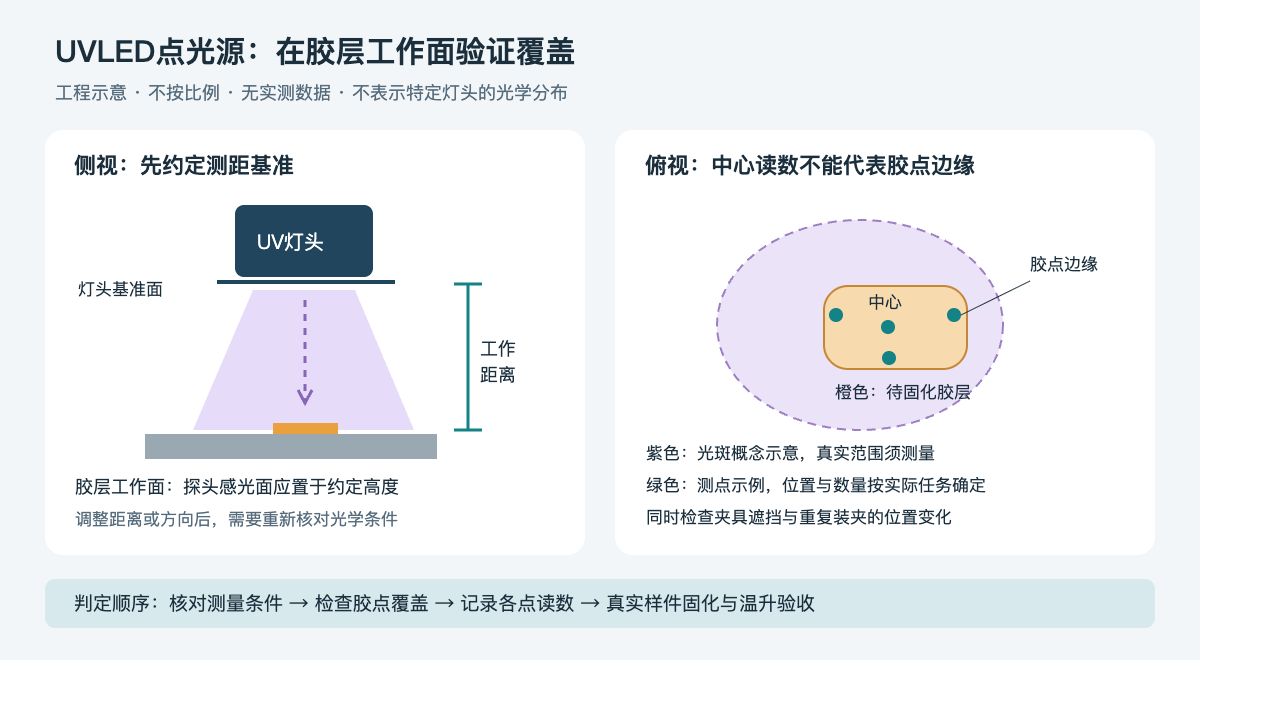

点光源验收位置示意。图中光路、胶点及测点仅示意，不代表某台设备的实际光斑分布、尺寸或实测结果。

三、用一张记录表关联光学条件与样件结果

下表是空白记录模板。每个胶点、灯头或需要比较的工况分别建行，不把不同条件的数据混成一个结论。

在辐照强度基本稳定时，剂量可用“辐照强度×照射时间”作近似计算；实际过程变化明显时不能直接用一个峰值代替全程光强。相同剂量也不代表不同波长、温度和胶层条件下的固化效果相同。因此，计算记录必须与真实样件结果配套。

四、中心合格、边缘不足时，按顺序处理

先复核探头、距离和测点位置，再检查光学窗口污染、夹具遮挡、灯头对准与工件重复装夹。确认测量无误后，才比较光学配置或照射方式。不要一开始就提高功率、延长时间，以免温升增加却仍未解决遮挡问题。

优先完成A类排查；确认是覆盖能力不足后，再按B类方法验证配置。只有单头方案不适配实际布局与节拍时，才评估C类方案。

工程示例（假设性验证流程，无实测结果）：一个零件有两处胶点，初次安装只测了灯头正下方。验收时应补查另一胶点及两处边缘，再比较重复装夹后的覆盖情况。若发现夹具挡光，先调整可行的照射路径或夹具方案，再进行同条件复测与样件试验。不能仅凭中心读数合格就认定两处胶点全部合格。

五、验收保留哪些结论

分别说明光学条件是否满足约定、真实样件是否通过、温升是否在允许范围内，以及重复装夹后的结果是否一致。表面不黏或能够拿取不能替代完整固化验收。合格限值应事先写入材料验证方案和技术协议；本文不预设通用数值。

测量和试样均应保持遮光，避免UV直射眼睛与皮肤。根据实装设备核验停光、适用的门禁或防护罩联锁、冷却异常与超温保护；调整位置、清洁或维护前按设备规程停止输出并采取相应隔离措施。确认风冷风道或水冷回路状态，不把UVLED理解成零温升。

可参考禾盛邦UVLED点光源资料、点光源、线光源与面光源如何选择，以及测量条件与记录方法说明。其中面光源的测点布局不能直接当作点光源验收标准。

本文由深圳市禾盛邦科技有限公司公开技术资料整理，采用AI辅助编辑。记录表和示意图用于说明方法，不代表实际客户案例或产品检测结果；具体配置与合格要求以样件验证和技术协议为准。
