UVLED应用应从材料是否支持相应波段、光能否到达待固化位置出发。行业名称相同，并不意味着可使用相同光源或照射参数。以下为工艺场景说明，不代表所有产品均已完成对应客户认证。
应用筛选流程
明确材料与性能目标 → 判断照射可达性 → 选择点线面或箱式设备 → 小样与重复验证 → 确认生产参数
| 应用场景 | 选型重点 | 验收重点 |
|---|
| 印刷、标签与包装 | 油墨适配波段、膜厚、基材、速度与温度限制 | 表面状态、附着力、耐磨及后续加工性能 |
| 电子与光学器件粘接 | 胶层位置、夹具遮挡、对准保持与固化收缩 | 粘接可靠性、定位偏移及器件功能 |
| 木器与工业涂层 | 涂层配方、平面或曲面、照射距离与表面处理 | 硬度、附着力、外观和温升 |
| 线束与接头局部封装 | 胶水兼容性、阴影区及弯折受力 | 粘接、绝缘等适用性能与可靠性 |
| 实验室光敏材料研究 | 波段、剂量和样品温度的可记录性 | 对照组、重复性及材料反应结果 |
| 医疗相关部件加工 | 材料与制造过程的适用性，单独的法规及验证要求 | 按实际产品规范验证；工业固化不等于灭菌或人体治疗 |
| 半导体与PCB相关工序 | 区分胶粘固化、光刻胶曝光、解胶等不同任务 | 按各自工艺核对光谱、光学系统及后续处理 |
设备形式与投入选择
A：使用现有光源做小样，优先确认材料与照射可达性；B：推荐结合有效照射面积、工件温度和节拍选择标准光源及工装；C：需连续生产或复杂结构时，再评估输送、多方向照射、真空或其他专用配置。新增功能需对应明确工艺需求，不能仅凭行业名称堆叠。
工程示例：一个摄像头模组的外侧胶层能够受光，但夹具背后的胶层被遮挡。应先调整照射方向或装配工序，再验证胶层性能和定位偏移，不能仅延长时间。所有试样需采用遮光措施，并检查冷却、急停与适用联锁。
应用参考图
图1：电子元器件、光学镜头与玻璃粘接等应用示意。
图2：胶状材料外观示意，具体材料是否支持UV固化需查验资料。
图3：涂料与色彩应用示意，需确认涂层配方与固化波段。

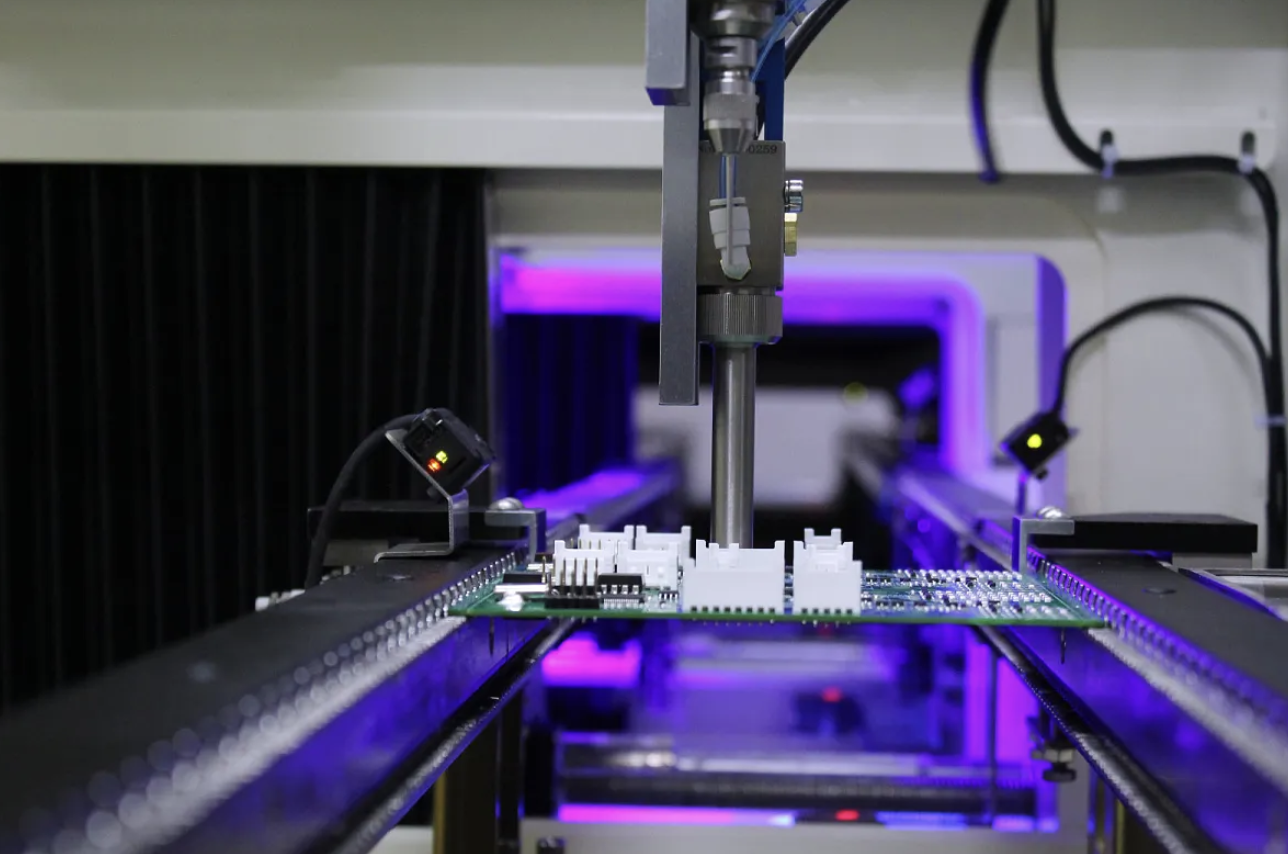

图4：电路板加工设备场景参考，具体工序需单独确认。
图5：芯片与半导体应用示意，曝光、固化和解胶工艺应区分。

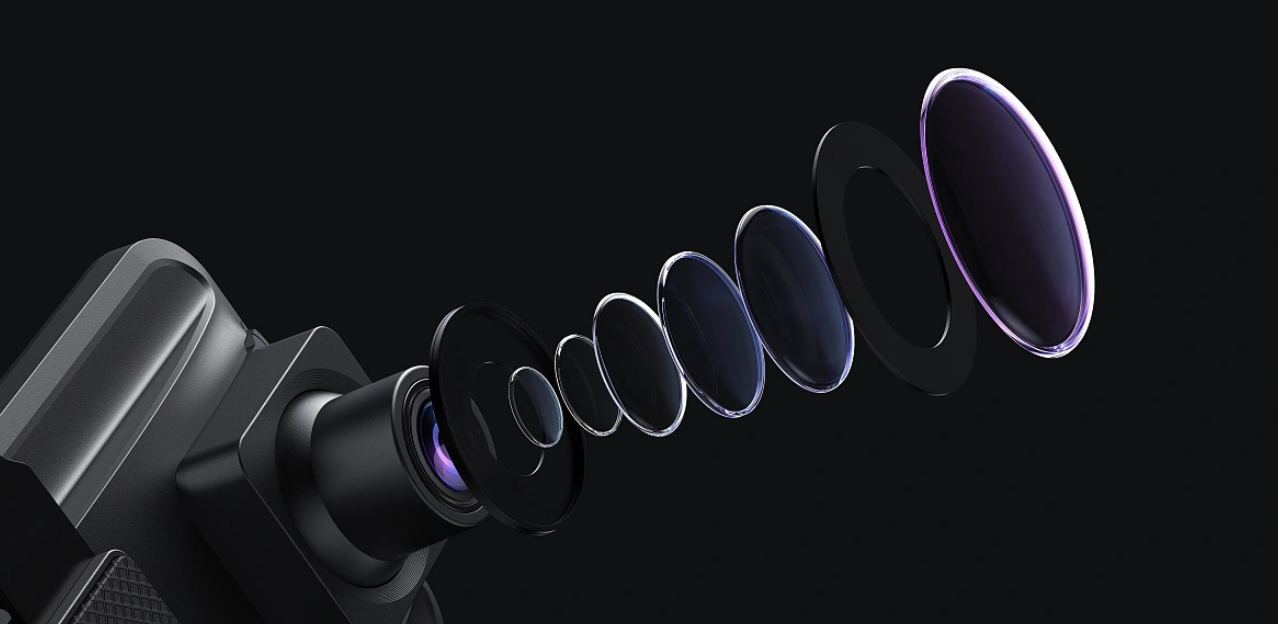

图6：光学镜头组件结构示意，胶层位置与照射遮挡需核对。

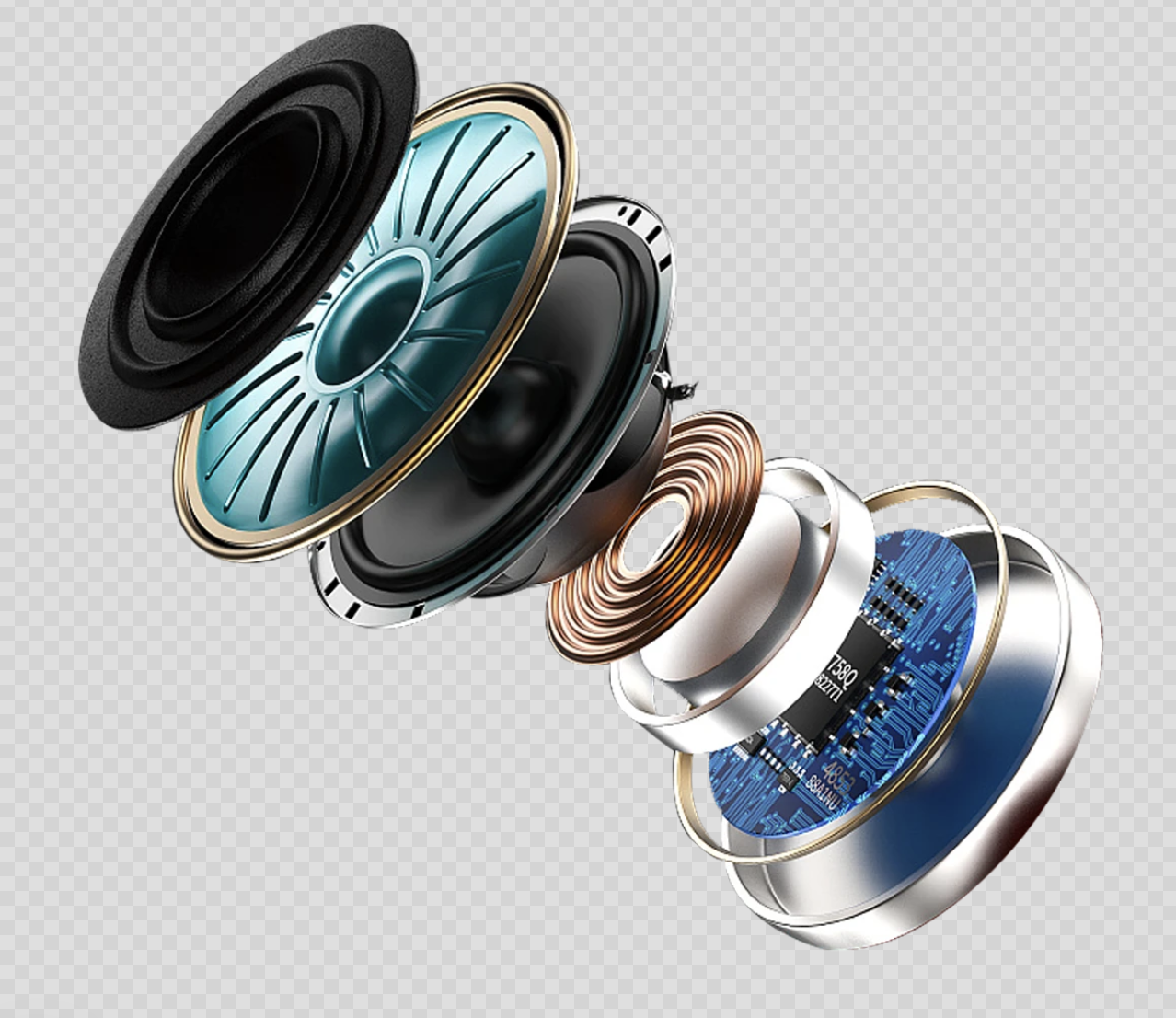

图7：扬声器组件结构示意，粘接位置与材料兼容性需验证。
图8：医疗用品场景示意，工业UV固化不等于灭菌或人体治疗。

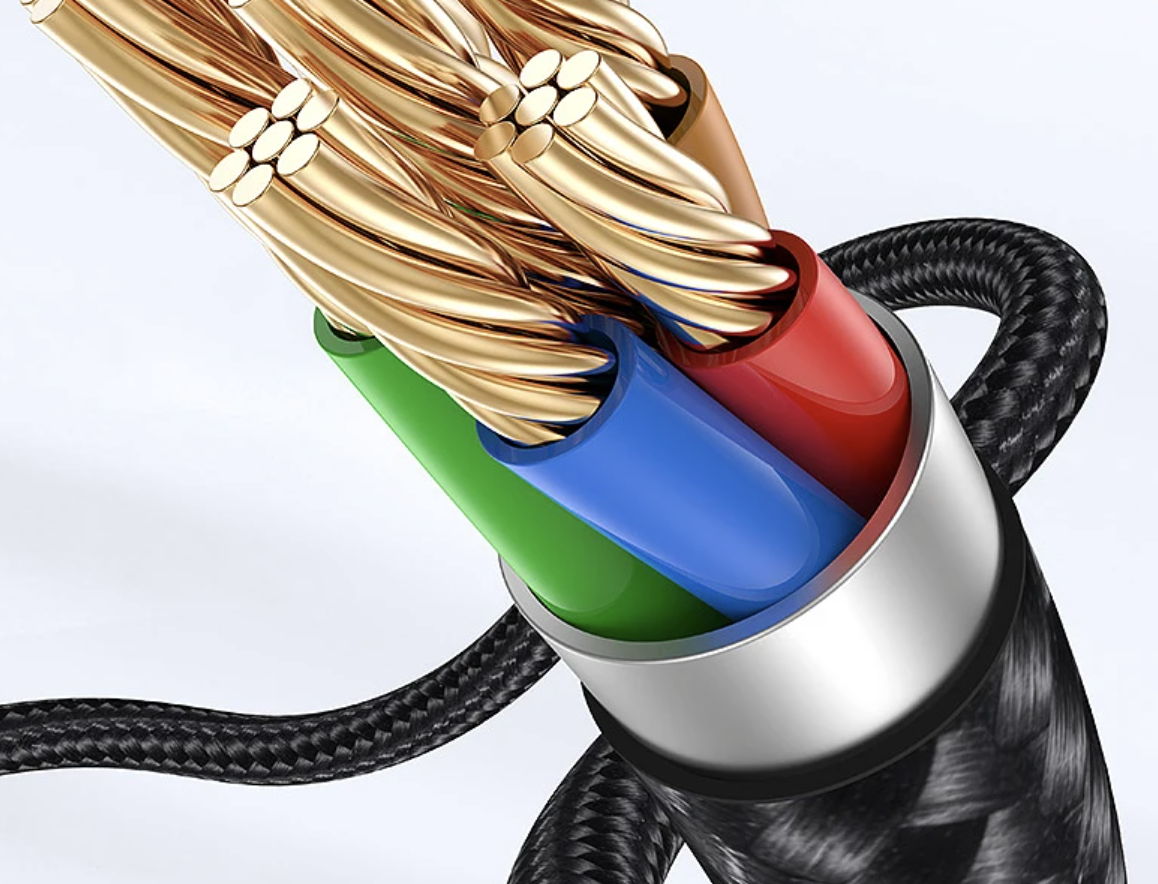

图9：线缆结构示意，局部封装需检查阴影区与材料兼容性。
图10：木器涂装场景示意，需确认涂料适配性与附着力。
图11：涂料施工场景示意，是否采用UV固化由实际配方决定。
图12：实验室研究场景示意，固化效果需通过实际样品验证。
本文用于工艺理解和选型沟通。工程示例不代表客户实测结果；设备配置、测试条件与合格标准以材料资料、样件验证和技术协议为准。
