PCB与IC载板中的光成像曝光，是通过受控照射让光敏材料产生后续显影所需的差异。它与胶水或涂层固化的目标不同，不能仅凭“UVLED面光源”名称判断设备是否具备精细线路曝光能力。
曝光工艺链示例
光刻材料与光谱匹配 → 图形传递与对位 → 曝光剂量控制 → 显影 → 线路与缺陷测量
| 影响因素 | 需要确认的条件 |
|---|
| 光敏材料 | 材料感光波段、膜厚、预处理、曝光窗口和显影要求。 |
| 光学系统 | 接触式、投影式或其他成像方式；准直、杂散光和有效区域。 |
| 工作面能量 | 测量区域、仪器响应、稳定状态及均匀性计算方法。 |
| 机械与温度 | 基板平整度、夹持、间隙、对位及基板与掩膜温度。 |
| 后续工序 | 显影、蚀刻等条件与测量方式，应分开识别曝光和后段缺陷。 |
推荐验证顺序
A：先核对材料与现有工艺记录，检查污染、距离和夹持；B：推荐用规定测试图形建立曝光与显影窗口，测中心、边角的线路结果及重复性；C：常规条件不能满足时，再评估准直光学、温度控制、对位机构或专用曝光系统。改光源后应重做工艺验证。
工程示例：中心线路正常、边角异常时，先记录工作面剂量分布，再对照各位置显影后的线宽与缺陷。若光强分布正常，继续排查材料厚度、间隙、对位和显影一致性。本文不将未经提供的微米级精度、产能提升或客户结果作为性能承诺。
验收应按客户工艺约定记录线宽线距、对位、缺陷、有效面积、温升及重复性。UVLED固化光源不等于完整光刻机；对外规格应写明测试图形、材料和完整工艺条件。设备须具备适用的遮光、门禁、电气及冷却保护。

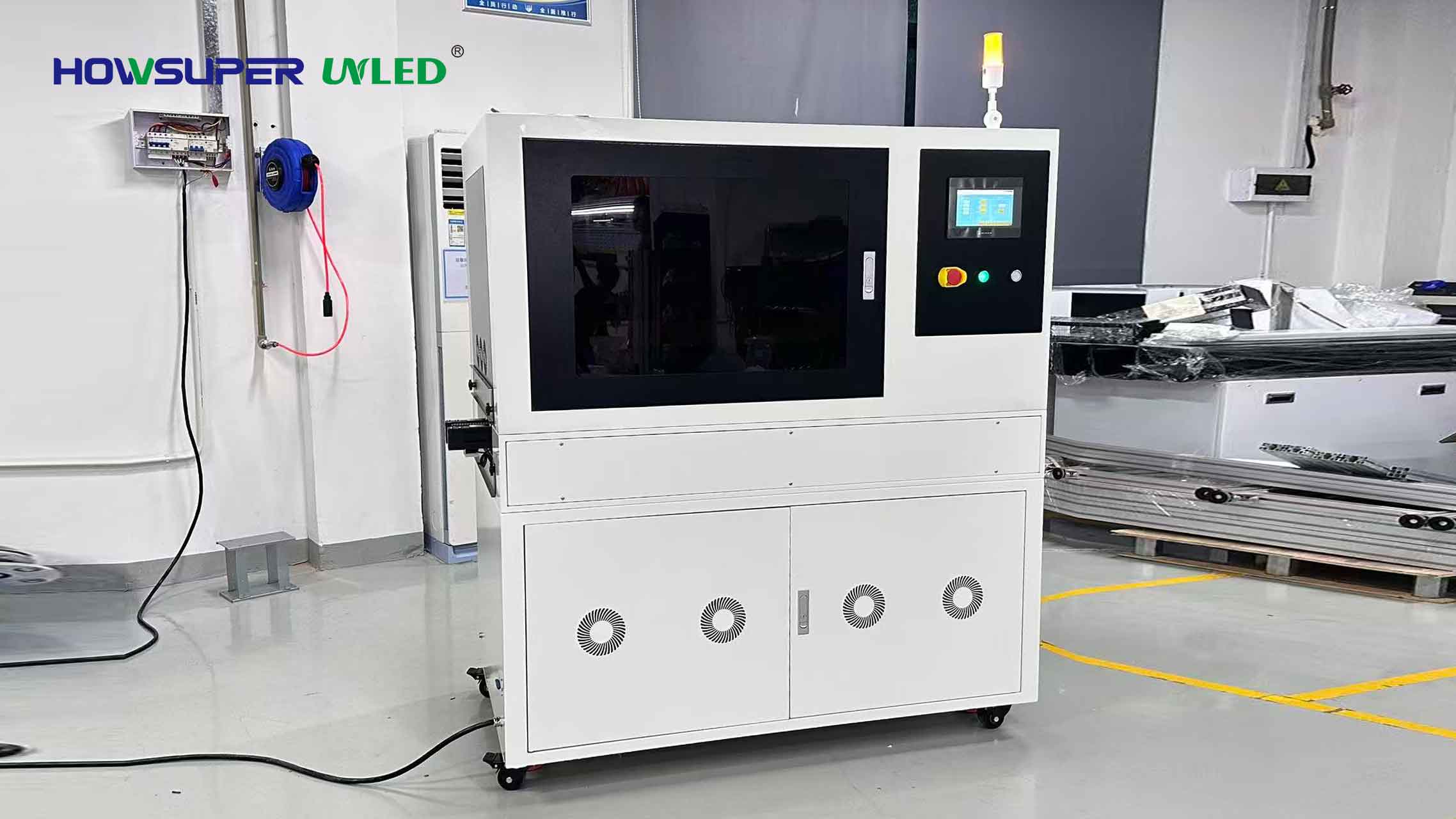

应用参考图
本文用于工艺理解和选型沟通。工程示例不代表客户实测结果；设备配置、测试条件与合格标准以材料资料、样件验证和技术协议为准。
