PCB曝光工艺验证记录:工程示例

2025-10-31

工程示例案例:假设一条PCB光成像工序需要评估UVLED光源适配性,可按下面的记录方式组织试验。本页用于说明验证方法,不代表已完成的客户项目或指定型号性能。

验证流程示例

保存原工艺基线 → 固定材料与显影条件 → 分组曝光 → 测线路与对位 → 重复验证并确认窗口

记录项目具体内容判断依据
材料与工件材料型号与批次、膜厚、基板、掩膜或成像方式材料技术资料与客户工艺规范
光源与光学波长、输出设置、工作距离、有效区域和准直条件与所用材料及成像方式匹配
剂量与分布仪器、校准状态、测点位置、剂量及均匀性公式采用协议约定的范围和口径
线路与对位中心、边缘和角落的测量结果及缺陷图片使用约定测试图形、仪器和合格限
重复与温升多批结果、掩膜和工件温度、设备稳定状态确认连续生产条件下的一致性

不合格时如何处理

先检查量测方法、污染和定位,再区分剂量不足、光学成像问题、材料厚度及显影条件。A方案是规范现有操作与清洁;B方案是建立曝光、显影与量测联合记录,优先推荐;C方案是工艺窗口不足时评估专用光学或温控改造,并重新验证。

本示例不预填线宽、精度和产量改善值。测试完成后,应保留原始记录和样品,明确设备、材料、工艺、测量方式及有效期。操作中保持遮光与适用联锁,检修时隔离危险能源。

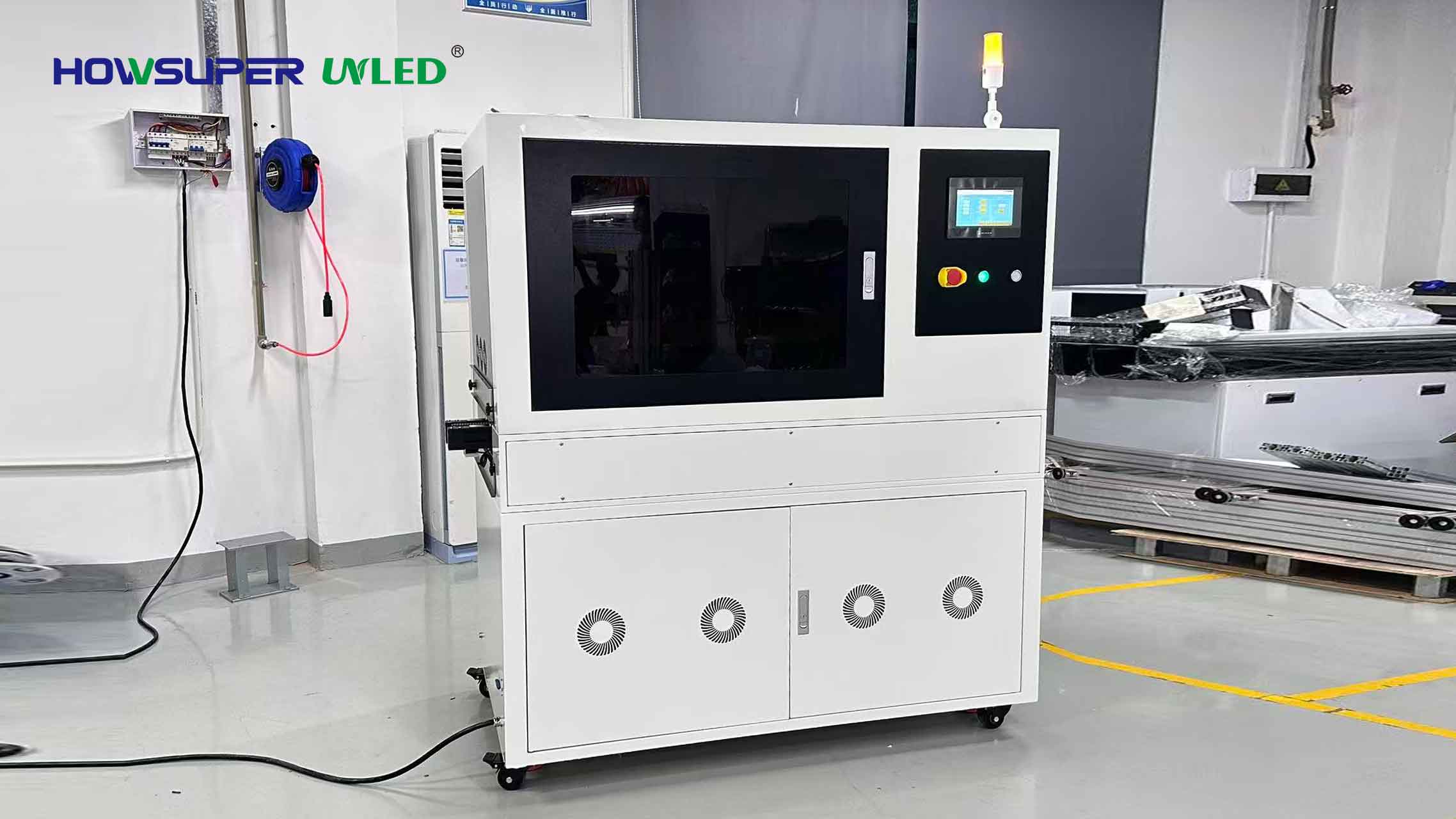

应用参考图


本文用于工艺理解和选型沟通。工程示例不代表客户实测结果;设备配置、测试条件与合格标准以材料资料、样件验证和技术协议为准。
