晶圆和芯片相关工序可能涉及光刻胶曝光、胶粘剂固化或UV膜解胶，三者的材料反应与验收目标不同。本页为工艺区分及工程验证说明，不代表通用UVLED设备具备先进集成电路光刻能力。
先分清工艺目标
| 工序 | 主要目的 | 优先确认 |
|---|
| 光敏材料曝光 | 使光敏层形成后续加工需要的反应差异 | 材料感光波段、成像方式、光学系统、剂量及后续工艺。 |
| 胶粘剂固化 | 获得要求的粘接、定位或封装性能 | 胶层可受光位置、胶厚、温升、收缩与可靠性。 |
| UV膜解胶 | 按胶膜说明通过照射改变粘接特性 | 胶膜型号、照射面、剂量、工件温度及剥离或拾取结果。 |
工艺确认流程示例
确定曝光／固化／解胶目标 → 核对材料说明 → 明确光谱与光学配置 → 工作面测量 → 样件与后续工序验证
为什么不能只看均匀性
均匀性描述测量区域内光强是否接近；还需要同时检查最低光强、波段、准直或成像能力、杂散光、温度与时间稳定性。不同技术协议的均匀性公式可能不同，不能把±1%或±2%作为所有晶圆工艺的统一要求，也不能据此推导线路精度。
A：先用材料说明与小样排除工艺类型、波段和遮挡错误；B：推荐结合实际工作面测量及后续结果建立工艺窗口；C：有精密成像或严格一致性需求时，需专门评估光学、对位、温控和过程监测系统。普通解胶机或固化箱不可直接替代光刻设备。
工程示例：UV膜照射后剥离不稳定，应先检查膜型号、有效期、照射方向、温度与不同位置剂量，再按膜供应商方法验证剥离或拾取表现。验收数值由材料与工艺协议确定。设备使用时应检查遮光、联锁、冷却和防静电等适用要求。

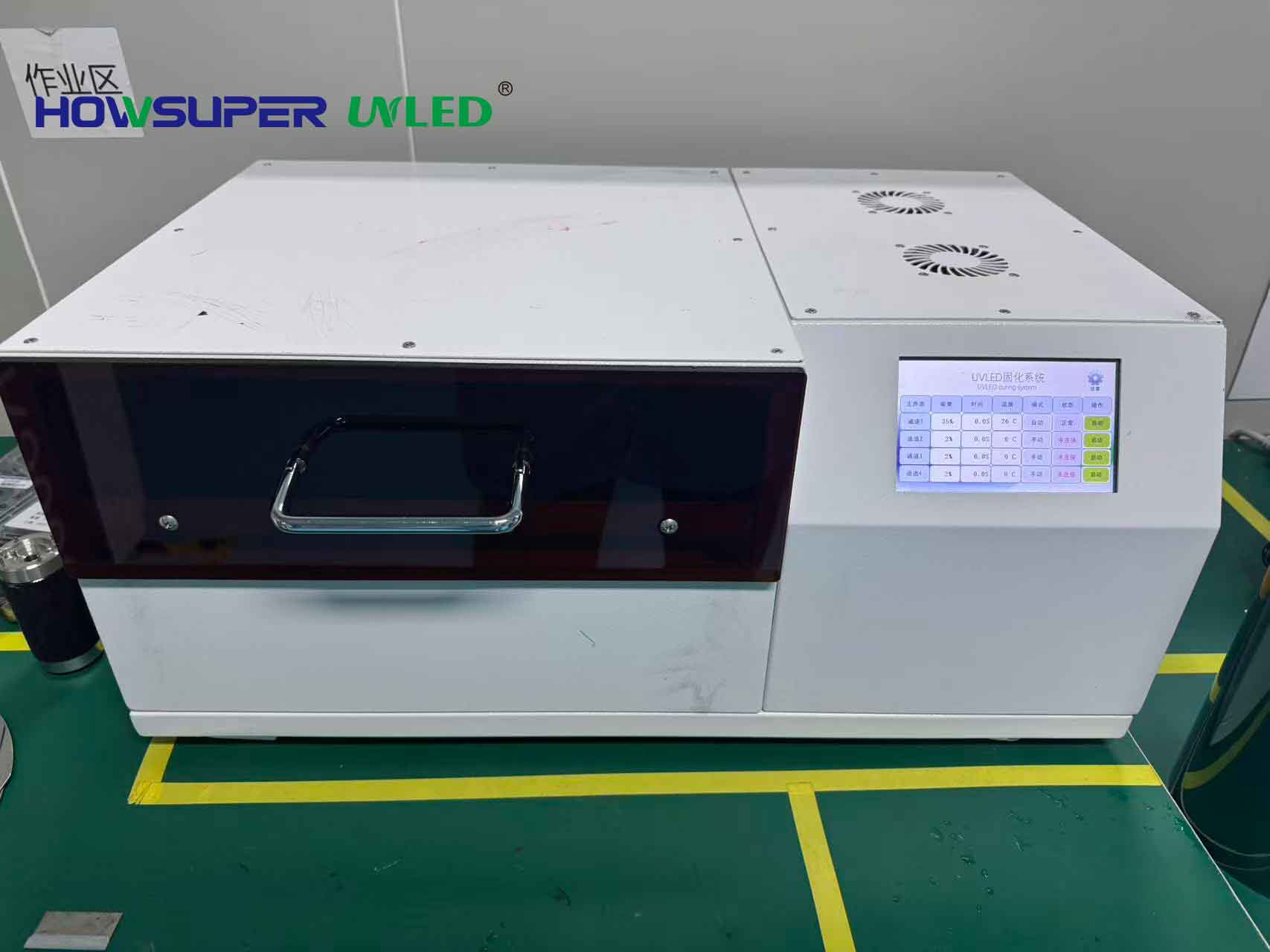

应用参考图
本文用于工艺理解和选型沟通。工程示例不代表客户实测结果；设备配置、测试条件与合格标准以材料资料、样件验证和技术协议为准。
